Podłączenie lampy do włącznika wygląda prosto tylko z zewnątrz. W praktyce trzeba rozumieć, którędy biegnie faza, gdzie obwód ma zostać przerwany i jakie zadanie mają pozostałe żyły. Sam klawisz na ścianie nie zasila oprawy bezpośrednio. Steruje tylko przepływem prądu w odpowiednim miejscu instalacji.

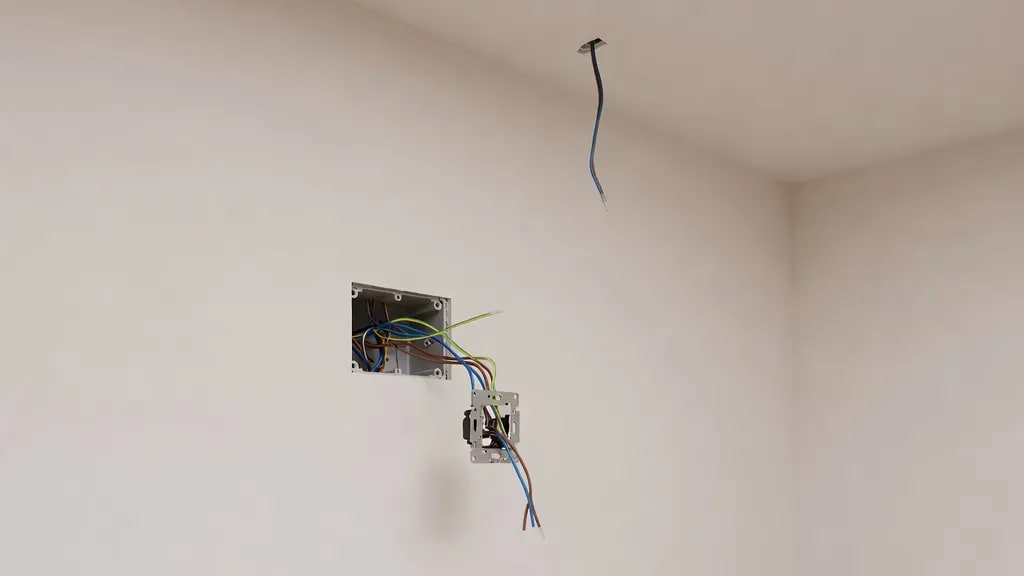

W starszych domach i mieszkaniach układ przewodów bywa inny niż sugerują nowe schematy. To często wychodzi dopiero po zdjęciu osprzętu lub oprawy. Dlatego przed jakąkolwiek zmianą trzeba sprawdzić faktyczny stan instalacji, a nie opierać się wyłącznie na kolorach żył.
Obwód oświetleniowy lampy i włącznika
Cały układ składa się z zasilania, łącznika i punktu świetlnego. Zasilanie doprowadza napięcie do obwodu, łącznik przerywa albo zamyka tor fazowy, a lampa odbiera energię i zamienia ją na światło. To prosty mechanizm, ale tylko wtedy, gdy przewody są przypisane do właściwych zacisków.
W instalacji oświetleniowej pracują trzy podstawowe żyły: fazowa, neutralna i ochronna. Przewód fazowy odpowiada za doprowadzenie napięcia i to właśnie on powinien być rozłączany przez włącznik. Przewód neutralny zamyka obwód przy oprawie, a ochronny odpowiada za bezpieczeństwo metalowych elementów i ochronę przy uszkodzeniu izolacji. Tego nie wolno zamieniać miejscami.
Łącznik nie powinien przerywać przewodu neutralnego. Jeśli tak się dzieje, lampa potrafi gasnąć po wyłączeniu, ale oprawa nadal pozostaje pod napięciem. To zły układ. W codziennym użytkowaniu niczego nie widać, a problem ujawnia się dopiero przy wymianie źródła światła albo drobnej naprawie.
Ważną rolę pełni też puszka instalacyjna. To w niej łączy się żyły zasilające z przewodami prowadzonymi do łącznika i lampy. W wielu nowszych układach połączenia są rozdzielone między puszkę osprzętową przy włączniku a puszkę oprawy. W praktyce od tego zależy, ile przewodów znajduje się przy łączniku i jaki mechanizm można tam zamontować.
Typy włączników stosowanych w instalacjach oświetleniowych
Najprostszy jest włącznik jednobiegunowy. Ma jeden tor pracy i steruje jednym obwodem światła z jednego miejsca. Stosuje się go przy pojedynczej lampie sufitowej, kinkiecie albo jednym obwodzie oświetlenia w małym pomieszczeniu. W środku są dwa podstawowe zaciski: wejście fazy i wyjście fazy sterowanej.
Łącznik świecznikowy ma dwa niezależne tory w jednej obudowie. Umożliwia sterowanie dwiema sekcjami oprawy albo dwiema grupami źródeł światła. Taki osprzęt trafia często do salonów z żyrandolem na pięć lub sześć punktów świetlnych, gdzie część żarówek włącza się osobno. To wygodne, ale wymaga właściwego rozdzielenia przewodów.
Przy sterowaniu z dwóch miejsc stosuje się łączniki schodowe. Nie działają jak zwykły włącznik z pozycją włączone i wyłączone. Przełączają połączenie pomiędzy torami korespondencyjnymi, dzięki czemu tę samą lampę można zgasić przy wejściu i zapalić przy schodach lub łóżku. Taki układ bardzo dobrze sprawdza się na klatkach schodowych i w długich korytarzach.
Jeśli punktów sterowania jest więcej niż dwa, pomiędzy dwa łączniki schodowe wstawia się łącznik krzyżowy. Jego zadanie polega na zmianie układu przewodów korespondencyjnych. Sam nie pracuje jako element skrajny. Musi być częścią większego układu.
Różnice między tymi łącznikami widać po liczbie zacisków i sposobie ich pracy. W jednobiegunowym są dwa główne punkty połączeń, w świecznikowym trzy lub więcej, w schodowym jeden zacisk wspólny i dwa przełączane, a w krzyżowym cztery zaciski dla dwóch torów przejściowych. To nie są zamienne mechanizmy.
Warianty połączeń lampy z włącznikiem
Najczęściej spotykany układ to jedna lampa sterowana jednym włącznikiem. Faza biegnie do łącznika, wraca jako przewód sterowany do oprawy, a neutralny i ochronny są prowadzone bez przerywania. Taki schemat pojawia się w większości sypialni, spiżarni, łazienek i pomieszczeń pomocniczych.
Drugi wariant to lampa z podziałem na dwie sekcje. Tu jeden mechanizm steruje dwoma niezależnymi wyjściami fazowymi. W oprawie trzeba wtedy rozdzielić źródła światła na dwa obwody. Dobrze to działa przy żyrandolach, gdzie pierwszy klawisz uruchamia dwie lampki, a drugi trzy pozostałe. W domowej praktyce taki układ szybko okazuje się wygodniejszy niż pełne oświetlenie za każdym razem.
Układ schodowy służy do sterowania jednym źródłem światła z dwóch miejsc. Wymaga poprowadzenia przewodów korespondencyjnych między łącznikami. To one decydują, czy obwód fazowy zostaje zamknięty. Gdy połączenia są wykonane prawidłowo, każda zmiana położenia dowolnego klawisza powoduje zmianę stanu lampy.
Rozbudowana wersja tego układu pozwala sterować światłem z trzech i większej liczby punktów. Wtedy między dwa łączniki schodowe trafia jeden lub kilka łączników krzyżowych. Rozwiązanie jest praktyczne w dużych domach, przy długich ciągach komunikacyjnych i przy wejściach od różnych stron budynku.
Trzeba dobrać właściwy wariant do funkcji osprzętu. Sam wygląd klawisza niczego nie rozstrzyga. Dwa podobne łączniki mogą mieć zupełnie inny układ zacisków i pracować w innych obwodach.
Schemat pojedynczego punktu świetlnego
W prostym obwodzie faza trafia na zacisk wejściowy łącznika, a po załączeniu wychodzi jako przewód sterowany do lampy. Neutralny i ochronny biegną bezpośrednio do oprawy. Dzięki temu po wyłączeniu napięcie nie pozostaje na zacisku roboczym oprawy. To ważne przy późniejszej obsłudze i serwisie.
W wielu mieszkaniach po zdjęciu włącznika widać tylko dwa przewody i to jest poprawny obraz tego układu. Przy oprawie przewodów jest więcej, bo tam zbiegają się wszystkie potrzebne tory.
Schemat układu świecznikowego
W układzie świecznikowym faza zasilająca trafia na zacisk wspólny, a następnie jest rozdzielana na dwa niezależne wyjścia sterowane. Każde wyjście prowadzi do osobnej sekcji lampy. Neutralny pozostaje wspólny dla całej oprawy, a ochronny łączy się z obudową lub odpowiednim zaciskiem ochronnym.
Taki podział sprawdza się przy oprawach wielopunktowych. Nie zawsze potrzebne jest pełne światło. Wieczorem często działa tylko jedna sekcja i to widać w wielu salonach czy jadalniach.
Schemat układu schodowego i krzyżowego
W łącznikach schodowych kluczową rolę pełnią przewody korespondencyjne. Łączą one oba mechanizmy i umożliwiają przełączanie toru fazowego między jednym a drugim połączeniem. Zacisk wspólny pierwszego łącznika otrzymuje fazę zasilającą, a zacisk wspólny drugiego wysyła fazę sterowaną do lampy.
W układzie z łącznikiem krzyżowym przewody korespondencyjne przechodzą dodatkowo przez element pośredni, który zmienia ich wzajemne zestawienie. To właśnie dlatego błędne wpięcie jednego przewodu często powoduje całkowity brak działania albo sytuację, w której światło reaguje tylko na część klawiszy.
Elementy instalacji i oznaczenia przewodów
W obwodach oświetleniowych stosuje się przewody miedziane o przekroju 1,5 mm². To standard dla instalacji oświetlenia w budynkach mieszkalnych. Spotyka się przewody kabelkowe prowadzone w tynku, peszlu lub rurkach instalacyjnych oraz odcinki giętkie przy samych oprawach, jeśli wymaga tego konstrukcja lampy.
Kolory żył nie są przypadkowe. Niebieski oznacza przewód neutralny N, żółto-zielony przewód ochronny PE, a brązowy, czarny lub szary są używane dla fazy i przewodów sterowanych. W starszej instalacji kolory mogą być inne lub nieczytelne po latach. To częsta sytuacja po remontach robionych etapami.
Na mechanizmach łączników pojawiają się oznaczenia L, L1, L2 oraz symbole strzałek albo zacisków przełączanych. L oznacza zacisk wspólny fazy. L1 i L2 odnoszą się do wyjść albo torów pracy, zależnie od typu osprzętu. N i PE nie podłącza się do typowego włącznika, chyba że jest to osprzęt z dodatkową funkcją podświetlenia lub elektroniki wymagającej zasilania.
Istotna jest też różnica między przewodem zasilającym a przewodem wychodzącym do lampy. Pierwszy doprowadza fazę do łącznika. Drugi przenosi fazę dopiero po załączeniu. Jeśli te przewody zostaną pomylone w układzie wielotorowym, klawisze zaczną działać nielogicznie albo nie zadziałają wcale.
Przygotowanie miejsca montażu i warunki bezpiecznej pracy
Prace przy obwodzie oświetleniowym zaczyna się od wyłączenia zasilania i potwierdzenia braku napięcia odpowiednim miernikiem lub wskaźnikiem dwubiegunowym. Samo opuszczenie bezpiecznika nie kończy sprawy. Rozdzielnica bywa opisana niedokładnie, a obwody po modernizacjach nie zawsze zgadzają się z opisem.
Przed podłączeniem trzeba ocenić stan przewodów, zacisków i puszek. Krucha izolacja, ślady przegrzania, luźne żyły albo przewody aluminiowe łączone przypadkowo z miedzią to sygnał, że sama wymiana lampy czy osprzętu nie rozwiąże problemu. Tu kończy się prosta praca montażowa.
Znaczenie ma również prawidłowe osadzenie puszki. Mechanizm łącznika powinien siedzieć stabilnie i równo, bez luzów oraz bez naprężeń na przewodach. Jeśli puszka jest za płytka albo źle osadzona w ścianie, przewody trudno ułożyć, a klawisz po czasie zaczyna pracować nierówno. W mieszkaniach po szybkim remoncie to widać bardzo często.
Do montażu potrzebne są podstawowe narzędzia: ściągacz izolacji, wkrętaki dopasowane do zacisków, miernik napięcia, złączki dobrane do rodzaju przewodów i elementy mocujące oprawę. Gdy instalacja jest niejasna, brakuje przewodu ochronnego, występują przewody aluminiowe albo układ schodowy został wcześniej przerobiony bez oznaczeń, pracę powinien przejąć elektryk z uprawnieniami.
Przebieg montażu w puszce włącznika i przy oprawie oświetleniowej
Kolejność połączeń ma znaczenie, bo ułatwia kontrolę całego obwodu. Najpierw identyfikuje się przewód zasilający i przewód wychodzący do lampy, potem wykonuje połączenia na zaciskach łącznika, a następnie układa żyły w puszce tak, by nie były zbyt mocno zagięte. Na końcu montuje się mechanizm, ramkę i klawisz.
Przy oprawie podłącza się przewód neutralny do zacisku N, ochronny do zacisku ochronnego lub oznaczenia PE oraz przewód sterowany do zacisku fazowego oprawy. Jeśli lampa ma dwie sekcje, dochodzą dwa przewody sterowane. Każdy musi trafić do właściwego toru. Inaczej klawisze będą uruchamiały inną sekcję niż planowano.
Przed uruchomieniem obwodu trzeba sprawdzić, czy żaden odcinek miedzi nie wystaje poza zacisk, czy osprzęt jest dobrze skręcony i czy przewody nie zostały przygniecione. To drobiazgi, ale właśnie one powodują później migotanie światła, nagrzewanie zacisków albo niepewną pracę lampy. Takie usterki często pojawiają się dopiero po kilku tygodniach.
Połączenia w puszce włącznika
W łączniku jednobiegunowym faza zasilająca trafia na zacisk wspólny oznaczony L. Z drugiego zacisku wychodzi przewód sterujący do punktu świetlnego. Przy łączniku świecznikowym fazę podaje się na zacisk wspólny, a dwa wyjścia prowadzą do dwóch oddzielnych sekcji lampy.
W osprzęcie wielotorowym ważne jest trzymanie się oznaczeń producenta. Z zewnątrz wiele mechanizmów wygląda niemal identycznie, ale układ zacisków bywa inny. Wystarczy przełożyć jeden przewód do sąsiedniego toru i cały obwód pracuje nieprawidłowo.
Połączenia przy lampie
Przy oprawie neutralny i ochronny powinny być podłączone stale, bez udziału klawisza. Przewód sterowany trafia na zacisk fazowy lampy. W oprawach metalowych przewód ochronny ma duże znaczenie, nawet jeśli sama lampa działa poprawnie bez niego. Bezpieczeństwo nie jest wtedy pełne.
Jeśli lampa ma kilka sekcji, trzeba przypisać każdy przewód sterowany do odpowiedniego zacisku. Po montażu dobrze sprawdzić działanie obu klawiszy osobno i razem. To prosty test, a oszczędza ponownego demontażu oprawy.
Typowe problemy, błędy montażowe i diagnostyka działania
Częstym błędem jest zamiana przewodu fazowego z neutralnym. Lampa wtedy świeci, ale po wyłączeniu oprawa nadal może mieć napięcie na części roboczej. Taki układ jest mylący i niebezpieczny przy każdej późniejszej wymianie źródła światła.
W łącznikach świecznikowych problemem bywa błędne podłączenie wspólnej fazy albo pomylenie wyjść sekcyjnych. Objaw jest prosty: jeden klawisz nie działa, oba klawisze uruchamiają tę samą sekcję albo światło zapala się tylko przy określonym ustawieniu obu klawiszy. To znak, że przewody są źle rozdzielone.
W układach schodowych i krzyżowych najczęściej myli się zacisk wspólny z korespondencyjnymi. Wtedy lampa reaguje tylko przy jednym łączniku albo działa odwrotnie niż powinna. Czasem świeci się stale i nie daje się wyłączyć z jednego miejsca. Tego nie naprawia się przez przypadkowe przekładanie przewodów.
Luźne połączenia dają inne objawy: migotanie, okresowe gaśnięcie, iskrzenie przy klawiszu, ciepły mechanizm łącznika albo ciemne ślady przy zaciskach. To sygnał do natychmiastowej kontroli. Taki problem sam nie znika.
Po zakończeniu montażu warto wykonać prosty test działania całego obwodu. Sprawdza się pracę każdego klawisza, poprawność sekcji lampy, stabilność świecenia i brak luzów mechanicznych. Jeśli po włączeniu pojawia się opóźnienie, miganie źródła LED albo klawisz działa nielogicznie, trzeba wrócić do połączeń i oznaczeń przewodów. W instalacji oświetleniowej drobny błąd szybko wychodzi na jaw.
